一 主要結構及工藝流程

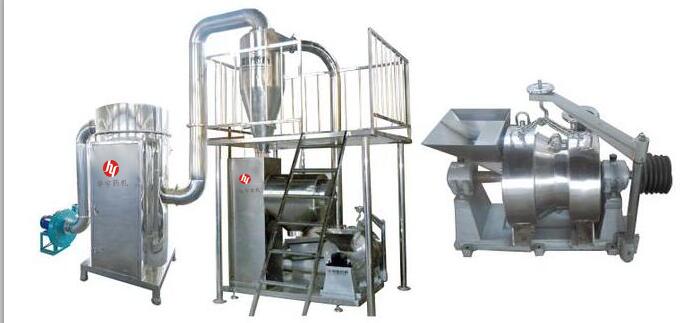

本機主要有粉碎機、篩粉機、旋風分離器、除塵布袋，操作平臺、電器控制箱等部分組成。原料首先經過除鐵器進入粉碎機，粉碎后由風送到分離器，經過分離器出料口進入篩粉機入料口，由篩粉機主軸帶動絞龍自動喂料，同時帶動導向推板將粉末推進，細粉經過篩網落入布袋，粗粉返回粉碎機內再粉碎。
二、FZ系列型粉碎機主要結構
FZ系列型粉碎機主要由底座、軸承座、外殼、主軸、打板、擋板、風板、襯板等部件組成。
三、FZ系列型粉碎機組主要技術參數
1、粉碎機負載電流：40A
2、產量：25-180kg/h 細度：40-120目
3、粉碎機主軸轉速：3500轉/分
4、粉碎機配用動力：HM180M-2 22KW
5、篩粉機配用動力：HM90L-4 1.5KW
6、篩粉機主軸轉速：400轉/分
7、篩網筒尺寸：直徑×長 Φ300×534
8、篩粉產量：100-200kg/h
9、機組外形尺寸（長×寬×高）：4800*1850*3500
10、粉碎機風量：1238立方米/小時
11、總 重 量：1800KG
|
